Пару лет назад я наткнулся на проект Bartendro на Kickstarter. Мне понравилась идея, и я решил, что идеальное применение для моего недавно приобретенного Raspberry Pi найдено. Я прикинул какие детали понадобятся, и приступил к DIY реализации робота-бармена. Кратко расскажу что из этого получилось.
Hardware
Основной элемент всей конструкции, конечно — насосы. В оригинальном проекте Bartendro используются перистальтические насосы собственной разработки (кстати, весь проект доступен в github).

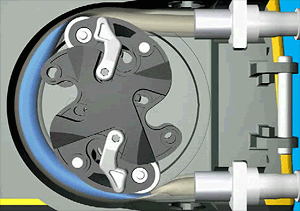

Перистальтический насос — это такой насос который толкает по трубке её содержимое, как будто тюбик с пастой выдавливает. Соответственно, один конец опускаем в бутылку, а второй в стакан. Гифка с Википедии с принципом действия:
Похожие на оригинальные из Bartendro насосы есть в продаже на Aliexpress. Практика показала, что они хороши в эксплуатации, т.к. у них снимается передняя панель с трубкой — очень удобно мыть после застолья.
У Raspberry Pi на плате расположены GPIO разъемы. С помощью них посылаются или принимаются сигналы «1» или «0», 3,3В и 0В, соотвественно. В спецификации к насосу указано, что его рабочее напряжение — 12В, и «малиновых» 3.3В здесь будет мало. Поэтому для работы понадобится еще блок питания, а управлять им можно с помощью транзисторного переключателя. Итоговая схема выглядит так:
Для выбора транзистора надо чтобы напряжение коллектор-эммитер и максимальный ток коллектора у него был минимум в 1.5-2 раза выше необходимых. Я выбрал BDX33B, у него напряжение коллектор-эмиттер — 80В, а максимальный ток коллектора — 10A, что с запасом хватит для насоса со стартовым током 2А и напряжением 12В. Для того чтобы открыть транзистор, на базе надо получить не больше 2.5В. Считаем делитель в каком-нибудь онлайн-калькуляторе — получаем R1=150 Ом, R2=300 Ом.
В качестве «свистелок» я добавил три светодиода, подключенных к трем другим GPIO пинам, которые будут обозначать работающий моторчик, а также понадобятся при визуализации синтезатора речи. На выходы GPIO можно повесить максимальную нагрузку 15 мА на пин, или 50 мА суммарно. Поэтому подключаю светодиоды через резисторы по 300 Ом, ток в этом случае будет ~4 мА на пин.
Теперь можно идти в ближайший магазин радиодеталей и пробовать собирать.
Software
Raspberry Pi вообще довольно медленная штука — например, Django, на котором я изначально хотел сделать веб-приложение, запускается несколько минут. Поэтому я решил отказаться от него в пользу чего-нибудь легковесного, а именно — Go. Он быстро компилируется, кросс-компиляция под linux-arm на моем ПК занимает около 20 секунд. На выходе получаем небольшого размера бинарник, который статически собран и несет внутри все зависимости. Его можно сразу rsync-ом копировать на raspberry pi и проверять. Очень удобно для таких небольших приложений. Параметры кросс-компилияции под linux-arm выглядят так:
GOOS=linux GOARCH=arm GOARM=6 go build
У разных версий Raspberry Pi разные версии ARM. Узнать свою версию можно в /proc/cpuinfo
Так как у насосов нет никаких датчиков объема налитого, но известна пропускная способность, то объем можно контролировать через время работы насоса. Эмперическим путем я выяснил — чтобы налить 100 миллилитров, надо насос держать включенным 30 секунд. Получается нужно написать приложение, которое по команде, по очереди включает насосы на определенное время. В данной реализации подразумевается, что Наливатор умеет делать только один коктейль, то есть у него есть только одна кнопка — «Налить».
Я сделал конфиг в котором описаны подключенные насосы и коктейль, который нужно наливать.
{
"cname": "санрайз",
"pumps": [
{
"name": "Tequila",
"pump_pin": 17,
"led_pin": 23,
"duration": 17
},
{
"name": "Juice",
"pump_pin": 22,
"led_pin": 25,
"duration": 49
},
{
"name": "Grenadine",
"pump_pin": 27,
"led_pin": 24,
"duration": 7
}
]
}
Этот конфиг читает Наливатор при запуске, и понимает какой пин на какое время нужно включать. Для работы с GPIO я использовал библиотеку go-rpigpio:
for _, v := range CurrentPumps.Pumps {
log.Printf("Nalivaem %s ;duration = %v; GPIO = %v", v.Name, v.Duration, v.Pump_pin)
//pump pin open
p, err := rpi.OpenPin(v.Pump_pin, rpi.OUT)
if err != nil {
panic(err)
}
defer p.Close()
//led pin open
l, l_err := rpi.OpenPin(v.Led_pin, rpi.OUT)
if l_err != nil {
log.Printf("LED - Can't set LED pin to output")
}
defer l.Close()
// pump on
p.Write(rpi.HIGH)
//led on
l.Write(rpi.HIGH)
time.Sleep(time.Second * time.Duration(v.Duration))
// pump off
p.Write(rpi.LOW)
//led off
l.Write(rpi.LOW)
}
}
Весь код в гитхабе — http://ift.tt/2oBTTmu
Осталось добавить веб-интерфейс и все готово. Насчет корпуса я не стал заморачиваться и разместил все в икеевской коробке. В этот момент я понял, что дизайнера из меня не выйдет. В общем над внешним обликом еще стоит поработать.
Когда пришло время испытаний, я пригласил друзей провести нагрузочное тестирование, но перед их приходом понял, что веб-интерфейс это не совсем удобно — он не доступен из интернета, а подключаться к запароленной wi-fi сети, вбивать IP-адрес в браузере… слишком сложно. Тогда я добавил telegram-бота, который ждёт что ему напишут имя коктейля и наливает его. Я не буду описывать как создать бота, т.к. уже есть множество хороших статей на эту тему, в том числе и для Golang.
Также я решил добавить синтез речи, воспользовавшись Yandex SpeechKit. API этого сервиса очень прост, а лицензионное соглашение позволяет пользоваться им бесплатно в некоммерческих целях. Перед отправкой сообщения от telegram-бота, я прогоняю фразу через SpeechKit, в ответ получаю .wav-файл и воспроизвожу его через подключенный по 3.5mm-jack динамик.
Заключение
Тестирование Наливатора прошло успешно — тестировщики остались довольны и оставили много фичереквестов.
Напоследок видео работы:
За ваше здоровье!
